起子头与螺丝匹配关系

起子头是螺丝锁付领域必不可少的小工具,因为螺丝的种类和规格繁多,所以匹配螺丝的起子头的种类和规格也很多。

起子头按照夹柄分类,柄部是根据使用的工具插孔来匹配的。常见的有圆柄和六角柄,还有一些特殊的柄,比如半月型(尾缺),螺牙的等等,还有自动化设备专用的。圆柄有4mm5mm6mm的,六角柄有5mm6.35mm的。

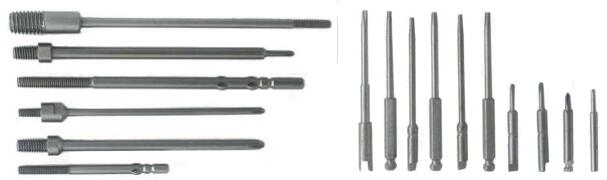

螺牙起子头


起子头与螺丝匹配关系主要是看起子头接触螺丝的部分,即起子头头部,常见的起子头头部有十字,一字,梅花,内六角等。

以圆柄,头部十字的起子头为例。

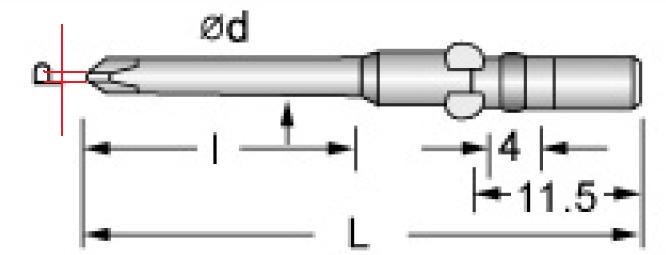

十字起子头


十字起子头头部按头部尖锐程度常见的有00#0#1#2#3#,数字越大,表示十字头部越钝。

十字起子头可根据匹配螺丝的十字凹痕来判断合适的头部大小。比如:螺丝十字凹痕较大,适用2号头的起子头,若使用1号头来锁附螺丝,可能会造成螺丝凹痕磨平的情况,甚至造成产品的瑕疵。

十字起子头几号头是按照前面起子头端尺寸P来判定,图示红色线标示.

起子头

尺寸规格(mm)

00#

0.8~0.9

0#

0.9~1.0

1#

1.3~1.4

2#

2.2~2.3

3#

3.8~4.0

















如果十字起子头的头端尺寸不方便测量,也可以根据螺丝的大小判断螺丝适合多大的十字起子头。

起子头与螺丝匹配关系图



一字起子头与螺丝的匹配关系则比较简单,主要看一字螺丝凹槽的长度和宽度就可以了。

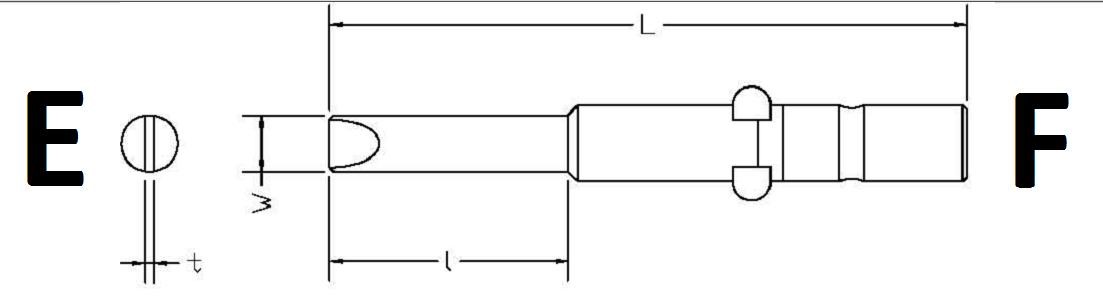

一字起子头

一字起子头刀头的宽度对应螺丝凹槽的长度,刀头的厚度对应螺丝凹槽的宽度。

梅花起子头与螺丝的匹配则根据螺丝凹槽对角长度来判断。

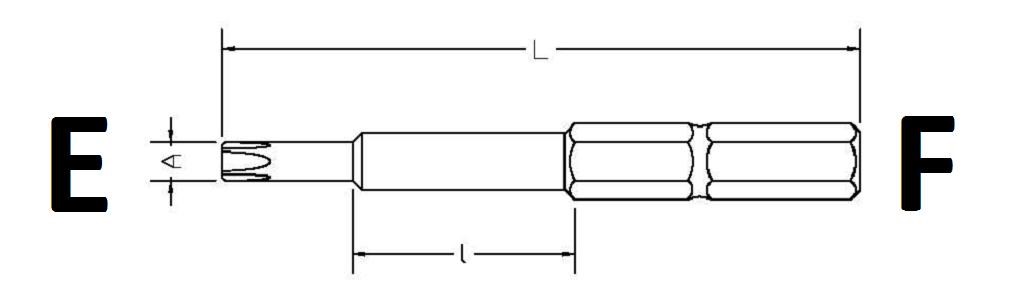

梅花起子头

梅花头号的大小,上图中有数据一一对应。

内六角起子头与螺丝的匹配关系根据螺丝凹槽的对边长度,对边长度是多少,内六角起子头的头部就是H几(略小于内六角螺丝凹槽的对边长度)。

以上就是常规的起子头和螺丝的匹配关系,如果您有其他关于起子头的疑问,可以咨询在线客服,或加qq:277226089微信:18915561593 。为你解答。
